चुंबक तार कैसे चुनें?

अमूर्त

चुंबक तारमोटर, ट्रांसफार्मर, इंडक्टर्स और विद्युत चुम्बकीय उपकरणों की एक विस्तृत श्रृंखला में एक महत्वपूर्ण घटक है। हालाँकि, कई खरीदारों को इन्सुलेशन विफलता, असंगत चालकता, ओवरहीटिंग और वास्तविक दुनिया के अनुप्रयोगों के लिए तार विनिर्देशों के मिलान में कठिनाई जैसी आवर्ती चुनौतियों का सामना करना पड़ता है। यह आलेख चुंबक तार चयन, विनिर्माण विचार, इन्सुलेशन सिस्टम और एप्लिकेशन-विशिष्ट आवश्यकताओं के लिए एक संरचित और व्यावहारिक मार्गदर्शिका प्रदान करता है। इन कारकों को समझकर, इंजीनियर, खरीदार और निर्णयकर्ता प्रदर्शन जोखिमों को कम कर सकते हैं, उत्पाद का जीवनकाल बढ़ा सकते हैं और समग्र सिस्टम विश्वसनीयता में सुधार कर सकते हैं।

रूपरेखा

• यह समझना कि चुंबक तार क्या है
• चुंबक तार चयन में सामान्य ग्राहक पीड़ा बिंदु
• मुख्य तकनीकी पैरामीटर जो मायने रखते हैं
• इन्सुलेशन प्रकार और प्रदर्शन अंतर
• एप्लिकेशन-आधारित चयन मार्गदर्शिका
• गुणवत्ता नियंत्रण और विनिर्माण संबंधी विचार
• विशिष्ट चुंबक तार विकल्पों की तुलना तालिका
• अक्सर पूछे जाने वाले प्रश्नों
• निष्कर्ष एवं व्यापार सहयोग

विषयसूची

• चुंबक तार क्या है?
• चुंबक तार का चयन अक्सर विफल क्यों हो जाता है?
• मूल्यांकन के लिए महत्वपूर्ण पैरामीटर
• इन्सुलेशन सिस्टम की व्याख्या
• अनुप्रयोग द्वारा चुंबक तार चुनना
• विनिर्माण और गुणवत्ता आश्वासन
• उत्पाद तुलना तालिका
• अक्सर पूछे जाने वाले प्रश्न

चुंबक तार क्या है?

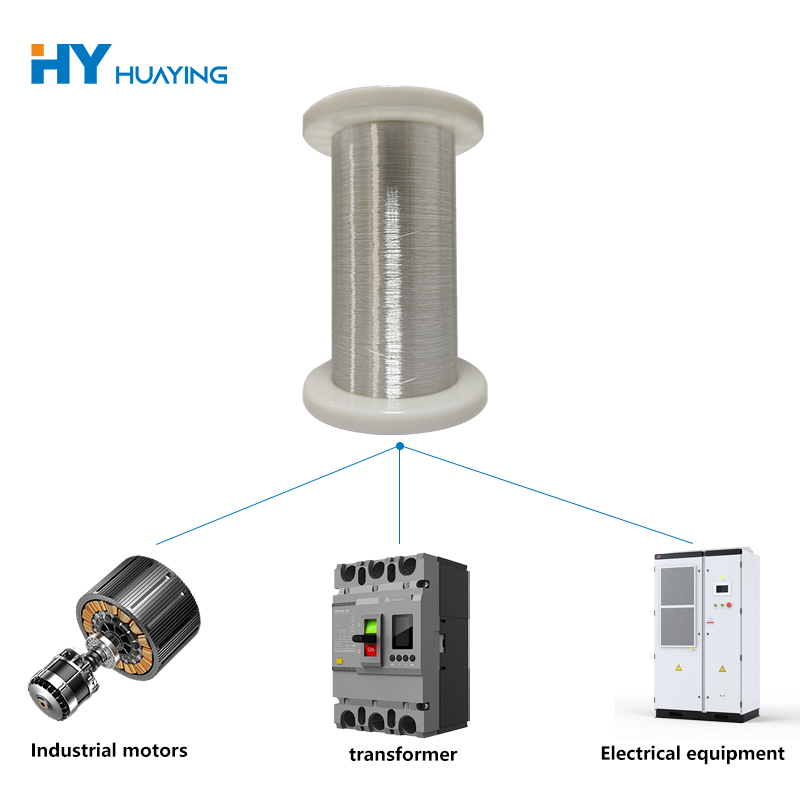

चुंबक तार, जिसे इनेमल तार के रूप में भी जाना जाता है, एक विद्युत कंडक्टर है जो आमतौर पर तांबे या एल्यूमीनियम से बना होता है और इन्सुलेट इनेमल की एक पतली परत के साथ लेपित होता है। साधारण इंसुलेटेड तार के विपरीत, चुंबक तार को कसकर घाव वाले कॉइल में घुमावों के बीच विद्युत अलगाव बनाए रखते हुए प्रवाहकीय दक्षता को अधिकतम करने के लिए डिज़ाइन किया गया है।

इसका व्यापक रूप से इलेक्ट्रिक मोटर, ट्रांसफार्मर, जनरेटर, रिले, सोलनॉइड और इंडक्टर्स में उपयोग किया जाता है। इन्सुलेशन परत थर्मल प्रतिरोध, रासायनिक स्थिरता और यांत्रिक स्थायित्व में निर्णायक भूमिका निभाती है, जो सीधे अंतिम उत्पाद के परिचालन जीवनकाल को प्रभावित करती है।

चुंबक तार का चयन अक्सर विफल क्यों हो जाता है?

चुंबक तार से संबंधित कई परिचालन विफलताएं कंडक्टर के कारण नहीं होती हैं, बल्कि गलत विनिर्देश या अनुप्रयोग आवश्यकताओं की गलतफहमी के कारण होती हैं। सामान्य दर्द बिंदुओं में शामिल हैं:

• अपर्याप्त तापीय श्रेणी के कारण इन्सुलेशन टूटना
• कम आकार के कंडक्टर व्यास के कारण ज़्यादा गरम होना
• सतह की खराब चिकनाई के कारण दक्षता में कमी
• संसेचन वार्निश या रेजिन के साथ असंगति
• उच्च-आवृत्ति स्थितियों के तहत समय से पहले टूटना

ये समस्याएँ अक्सर तब उत्पन्न होती हैं जब क्रय निर्णय केवल प्रदर्शन संरेखण के बजाय कीमत पर आधारित होते हैं।

मूल्यांकन के लिए महत्वपूर्ण पैरामीटर

चुंबक तार का चयन करने के लिए कई तकनीकी मापदंडों के व्यवस्थित मूल्यांकन की आवश्यकता होती है:

• कंडक्टर सामग्री:तांबा उच्च चालकता प्रदान करता है, जबकि एल्यूमीनियम वजन और लागत लाभ प्रदान करता है।
• तार गेज:वर्तमान-वहन क्षमता और ताप उत्पादन निर्धारित करता है।
• थर्मल क्लास:अधिकतम ऑपरेटिंग तापमान को इंगित करता है, आमतौर पर कक्षा 130 से कक्षा 220 तक।
• इन्सुलेशन मोटाई:वाइंडिंग दक्षता के साथ विद्युत सुरक्षा को संतुलित करता है।
• ब्रेकडाउन वोल्टेज:विद्युत तनाव के तहत इन्सुलेशन विश्वसनीयता को मापता है।

इन्सुलेशन सिस्टम की व्याख्या

इनेमल कोटिंग चुंबक तार की परिभाषित विशेषता है। विभिन्न इन्सुलेशन प्रणालियाँ विशिष्ट तापीय और यांत्रिक मांगों को पूरा करने के लिए डिज़ाइन की गई हैं:

• पॉलीयुरेथेन:उत्कृष्ट सोल्डरेबिलिटी और लचीलापन, इलेक्ट्रॉनिक्स और छोटी मोटरों के लिए उपयुक्त।
• पॉलिएस्टर:संतुलित यांत्रिक शक्ति और गर्मी प्रतिरोध।
• पॉलीएस्टरिमाइड:औद्योगिक मोटरों के लिए बढ़ी हुई थर्मल सहनशक्ति।
• पॉलियामाइड-इमाइड:गर्मी, रसायन और घर्षण के प्रति बेहतर प्रतिरोध।

गलत इन्सुलेशन चुनने से कंडक्टर का आकार सही होने पर भी इन्सुलेशन विफलता हो सकती है।

अनुप्रयोग द्वारा चुंबक तार चुनना

अनुप्रयोग संदर्भ को हमेशा चुंबक तार चयन को प्रेरित करना चाहिए:

• ट्रांसफार्मर:स्थिर ढांकता हुआ शक्ति और इन्सुलेट तेल या रेजिन के साथ संगतता की आवश्यकता होती है।
• इलेक्ट्रिक मोटर्स:उच्च तापीय सहनशक्ति और यांत्रिक मजबूती की मांग करें।
• उच्च-आवृत्ति उपकरण:चिकनी सतह फिनिश और लगातार इन्सुलेशन मोटाई से लाभ।
• ऑटोमोटिव घटक:कंपन, तापमान चक्रण और रसायनों के प्रति प्रतिरोध की आवश्यकता होती है।

इन आवश्यकताओं के मिलान से डाउनटाइम और रखरखाव लागत कम हो जाती है।

विनिर्माण और गुणवत्ता आश्वासन

विश्वसनीय चुंबक तार का प्रदर्शन काफी हद तक विनिर्माण परिशुद्धता पर निर्भर करता है। प्रमुख गुणवत्ता संकेतकों में शामिल हैं:

• पिनहोल के बिना एक समान इनेमल कोटिंग
• स्थिर कंडक्टर व्यास सहिष्णुता
• इनेमल और कंडक्टर के बीच लगातार आसंजन
• बढ़ाव, ताप आघात और ढांकता हुआ ताकत के लिए कठोर परीक्षण

दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए उन्नत उत्पादन लाइनें और सख्त निरीक्षण प्रक्रियाएं आवश्यक हैं।

विशिष्ट चुंबक तार तुलना तालिका

अक्सर पूछे जाने वाले प्रश्नों

प्रश्न: तापीय वर्ग चुंबक तार के जीवनकाल को कैसे प्रभावित करता है?
एक उच्च तापीय वर्ग तार को ऊंचे तापमान पर सुरक्षित रूप से संचालित करने की अनुमति देता है, जिससे इन्सुलेशन क्षरण में काफी कमी आती है।

प्रश्न: क्या चुंबक तार को विशिष्ट अनुप्रयोगों के लिए अनुकूलित किया जा सकता है?
हां, इन्सुलेशन प्रकार, मोटाई और कंडक्टर सामग्री जैसे मापदंडों को अनुप्रयोग आवश्यकताओं के अनुरूप बनाया जा सकता है।

प्रश्न: क्या मोटा इन्सुलेशन हमेशा बेहतर होता है?
आवश्यक रूप से नहीं। अत्यधिक इन्सुलेशन स्लॉट भरने की दक्षता को कम कर सकता है और विद्युत चुम्बकीय प्रदर्शन को प्रभावित कर सकता है।

निष्कर्ष एवं सहयोग

सही चुंबक तार चुनना एक तकनीकी निर्णय है जो सीधे उत्पाद की विश्वसनीयता, दक्षता और सुरक्षा को प्रभावित करता है। कंडक्टर सामग्री, इन्सुलेशन सिस्टम और अनुप्रयोग आवश्यकताओं की स्पष्ट समझ महंगी विफलताओं को रोकने में मदद करती है और दीर्घकालिक प्रदर्शन स्थिरता सुनिश्चित करती है।
